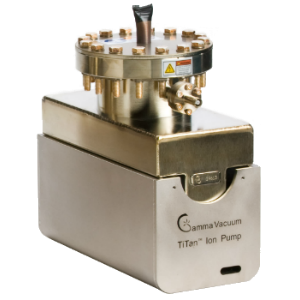

preview-1

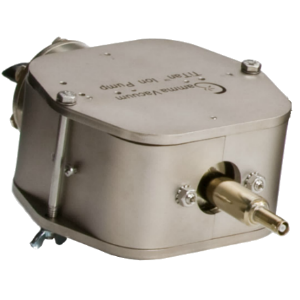

preview-2

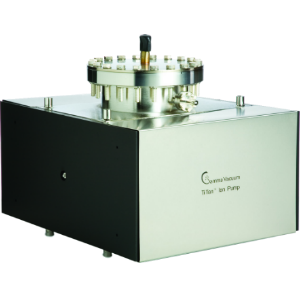

preview-3

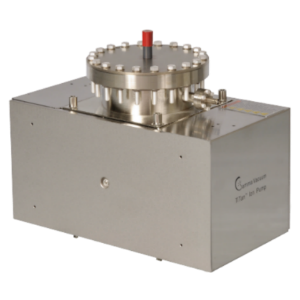

preview-4

Novērsta mehāniskā vibrācija
Nav kustīgu daļu

Augsta tolerance radiācijai
starojumu izturīgi materiāli, kas pārsniedz 108 Grey

Augstas temperatūras tolerance
Līdz 250°C un pat 450°C

Nav nepieciešama regulārā apkope
Jonu uztveršanas sūkņiem praktiski nav nepieciešama apkope

Zemas izmaksas
Zemas sākotnējās un ekspluatācijas izmaksas

Jonu sūkņi rada augsta vakuuma un īpaši augsta vakuuma (UHV) vidi dažādos lietojumos, sākot no pārnēsājamiem masas spektrometriem līdz liela mēroga daļiņu paātrinātājiem.

Tehnisko datu kopsavilkums

Maksimālais sūknēšanas ātrums (l/s)
Maksimālais vakuums (mbar)
Sākuma spiediens (mbar)
Darba temperatūra (℃)
Max. darba temperatūra
(Magnēti noņemti) (℃)
Ion Getter MINI
0.2
1x10-11
≤1x10-4
95
450
Ion Getter 3S
2 - 3
1x10-11
≤1x10-4
450
200
Ion Getter 5S
4 - 5
1x10-11
≤1x10-4
250
450
Ion Getter 10S/SW
8 - 10
1x10-11
≤1x10-3
250
450
Ion Getter 10ST
8-10
1x10-11
≤1x10-3
80
450
Ion Getter 25S/SW
15-20
1x10-11
≤1x10-3
250
450
Ion Getter 25ST
15-20
1x10-11
≤1x10-3
100
450
Ion Getter 45S
30 - 40
1x10-11
≤1x10-3
250
450
Ion Getter 75S
40-75
1x10-11
≤1x10-3
250
450
Jonu sūkņi tiek izmantoti dažādās augsta un īpaši augsta vakuuma (UHV) vidēs. Tie var sasniegt zemāko iespējamo vakuumu par ekonomiskām izmaksām. Turklāt jonu sūkņiem ir dažas tehniskas priekšrocības salīdzinājumā ar citām tehnoloģijām.

Jonu sūkņu īpašības

AUGSTA RADIĀCIJAS TOLERANCE Jonu uztveršanas sūkņi ir izgatavoti no materiāliem, kas ir izturīgi pret starojumu, kas pārsniedz 108 Grey. Savienotāji un kabeļi ir izgatavoti arī no starojuma izturīgiem materiāliem, kas nodrošina nepārtrauktu darbību gadiem
REGULĀRĀ APKOPE NAV NEPIECIEŠAMA Jonu uztveršanas sūkņiem praktiski nav nepieciešama apkope, un tie ļauj izvairīties no dārgiem vakuuma notikumiem, jo tie ir izolēti no atmosfēras, ietaupot laiku, naudu un resursus
NAV MEHĀNISKĀS VIBRĀCIJAS Jonu uztveršanas sūkņiem nav kustīgu daļu. Tiek novērsta kustīgo daļu radītā vibrācija un elektriskais troksnis
Ion Getter
AUGSTAS TEMPERATŪRAS TOLERANCE Bez īpašas uzmanības jonu uztveršanas sūkņus var sildināt līdz 250°C. Magnētu noņemšana ļauj pielietot kastāku sildišanu līdz 450°C. Ilgas karstas sildišanas ir būtiskas katrai UHV sistēmai
ZEMAS SĀKOTNĒJĀS UN DARBĪBAS IZMAKSAS Sākotnējās izmaksas parasti ir mazākas nekā citu veidu vakuumsūkņu salīdzināmās specifikācijas. Tie patērē minimālu jaudu vai bez tās, lai gadiem ilgi strādātu ar zemām izmaksām

Dokumentācija

Jonu "Getter" sūkņa brošūra

Vakuuma aprīkojums priekš UHV
