STP - sērijas "MagLev" turbomolekulārie vakuumsūkņi

Edwards logo
preview-1
preview-2
preview-3

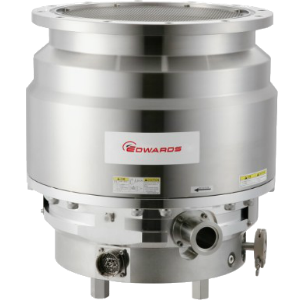

preview-4
preview-5

300 - 4300 l/s
Plašs izmēru klāsts, ieplūdes atloki un īpašas versijas

Ārkārtīgi uzticams
Rūpniecības un laboratorijas klienti visā pasaulē uzticas un paļaujas uz STP sūkņiem

Magnētiska levitācija (MagLev)
Izcila 5-asu pilna "MagLev" sūkņa veiktspēja ar nulles ogļūdeņraža eļļošanu

Īpaši izturīgi
Automātiskās balansēšanas sistēmas, korozijas izturības versijas, strāvas padeves pārtraukumu aizsardzība utt.

10 gadi
Var panākt ar šiem sūkņiem starp apkopem. Nav nepieciešama ikdienas vai profilaktiskā apkope

STP-sērijai ir kvalitātes un uzticamības reputācija. Pieejama četros dažādos diapazonos - Ultra High Vacuum (UHV), augsta caurlaidspēja, īpaši zema vibrācija un integrēts kontrolieris – ko daudzi uzskata par turbomolekulāro sūkņu "Rolls Royce". STP-sūkņus ar integrēto kontrolieri var savienot ar PLK, lai darbotos ar plašu pielietojumu un procesu klāstu. Tas novērš vajadzību pēc parasta, atsevišķi uzstādīta kontrollera un savienojošajiem kabeļiem. Pilnībā integrētais kontrolieris piedāvā vienkāršu uzstādīšanu kā visaptverošu risinājumu visiem lietojumprogrammu rīkiem.

Tehnisko datu kopsavilkums

  • Integrated Controller
  • Ultra High Vacuum
Ieplūdes atloks*
 ISO
 ICF
Maksimālais sūknēšanas ātrums (l/s)
 N₂
 H₂
 Ar
Kompresijas pakāpe
 N₂
 H₂
Maksimālais vakuums (Pa)
STP pumpis iX455

100K / 160K
-

300 / 450
300 / 460
-

>108
>1x104
6.5x10-6
STP pumpis iXR1606

160F
203

1000
800
-

>108
>1x104
6.5x10-6
STP pumpis iXR1606

200F / 250F
253 / 305

1600
1200
-

>108
>1x103
10-7
STP pumpis iXR2206

200F
253

1850
1250
1650

>108
>1x103
10-7
STP pumpis iXR2206

250F
305

2200
1350
2000

>108
>1x103
10-7
STP pumpis iXA2206A

250F
305

2200
1700
1900

>108
>1x104
10-7
STP pumpis iXA3306C

250F
305

2650
2050
2300

>108
>2x103
10-7
STP pumpis iXA3306C

320F
356

3200
2300
2800

>108
>2x103
10-7
STP pumpis iXA4506C

320F
-

4000
2700
3400

>108
>1x103
10-7
Ieplūdes atloks
Sūknēšanas ātrums (l/s)
 N₂
 H₂
Kompresijas pakāpe
 N<₂
 He
 H₂
Maksimālais vakuums ar "bake out" sildīšanu (Pa)
 ISO flange
 ICF flange
STP pumpis STP301
ISO100 / ICF152

300
300

>108
5x105
2x104

6.5x10-6
6.5x10-6
STP pumpis STP451
ISO160 / ICF203

480
460

>108
5x105
2x104

6.5x10-6
10-8
STP pumpis STP603
ISO160

650
550

>108
-
>105

6.5x10-6
-
STP pumpis STP1003
ISO200

1000
800

>108
-
>105

10-6
-
Daudzasu magnētisko gultņu sistēma tiek izmantota, lai darbības laikā apturētu rotoru, nodrošinot, ka nav piesārņojuma riska, un samazinot vibrāciju, troksni un apkopes prasības.

STP sūkņus var pilnībā savienot ar uzlabotiem kontrolieriem, lai tie darbotos ar plašu lietojumu un procesu klāstu. Tie piedāvā savā klasē vadošo sūknēšanas veiktspēju, demonstrējot izcilu uzticamības līmeni, un tiek plaši atzīti tirgū - uzstādītas vairāk nekā 140 000 vienības visā pasaulē.

STP vakuumsūkņu īpašības

KOROZIJAS IZTURĪBA lielākā daļa Edwards STP maglev turbomolekulāro sūkņu modeļu ir pieejami arī īpašā pret koroziju izturīgā versijā ar niķeļa pārklājumu un slāpekļa attīrīšanas iespēju, padarot tos ideāli piemērotus izmantošanai ķīmiskajās laboratorijās.
AUTOMĀTISKĀ BALANSĒŠANAS SISTĒMA Edwards 5-asu sūkņi spēj dinamiski pielāgot magnētisko lauku, lai novērstu rotora nelīdzsvarotību.
BEZ EĻĻAS nodrošina tīru vakuumu, zemu jaudu un zemu vibrāciju. Magnētisko gultņu izmantošana novērš visas ogļūdeņražu smērvielas.
STP vakuuma sūknis
BEZ VIBRĀCIJAS magnētiskā levitācija nozīmē, ka nav berzes, līdz ar to ir zema vibrācija, kas paliek nemainīga arī detaļām nodilstot.
BEZ APKOPES nulles berze nozīmē, ka nav nodiluma un līdz ar to parastā ekspluatācijā nav nepieciešama regulāra apkope.

Dokumentācija

STP sūkņa brošūra

STP UHV sūkņa brošūra
