nEXT turbomolekulārās sūkņu stacijas ir konfigurējamas ar turbomolekulāriem sūkņiem ar ātrumu 47-400 l/s un ar eļļas vai sausā primārā sūkņa izvēli 1-20 m3/h.
Visas turbo sūkņu stacijas tiek piegādātas pilnībā samontētas un gatavas darbam tieši no kastes, ieskaitot sistēmas kontrolieri un visus nepieciešamos piederumus “plug and pump” darbībai.

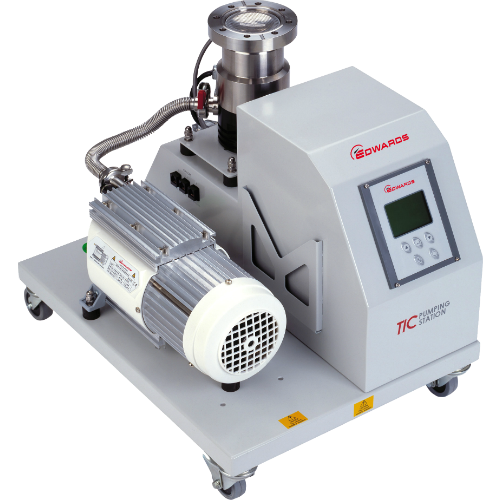

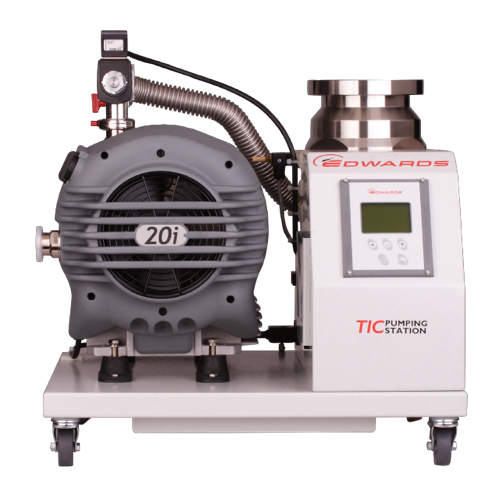

Pieejami divās galvenajās konfigurācijās: ļoti kompakta un ar zemām izmaksām "TAG Station" un pilnībā aprīkota "TIC Station" ar lielākiem turboizmēriem, jaudīgākam kontroliera komunikācijas funkcijām un iespēju iekļaut lielākus primāros sūkņus, piemēram, no nXDS- un RV-sērijas.
Šiem sūkņiem uzticas oriģinālo iekārtu ražotāji (OEM) un galalietotāji ar jau vairāk nekā 80000 instalāciju. Tie ir modulāri, kompakti un elastīgi, nodrošina plašu vadības un sakaru iespēju, kā arī standarta piederumu klāstu.
Sūknēšanas ātrums
47, 85, 240, 300, 400 m3/h
Maksimālais vakuums
Līdz pat 5x10-10 mbar
Zems smaguma centrs
Laba inženierijas prakse ātrgaitas rotējošo iekārtu labākai stabilitātei.
Izturīga konstrukcija
Metāla rāmis nodrošina izmantošanu bez plaisāšanas vai lūzuma
Pieslēdz rozetē un sūknē
Visas konfigurācijas tiek piegādātas ar plašām sūkņu opcijām, gatavas darbam
Apkalpojamība
Visas primāro sūkņu un turbo sūkņu kombinācijas var apkalpot galalietotājs
Klusa darbība
Visas nEXT turbo staciju kombinācijas nodrošina zemu trokšņa un vibrācijas līmeni
Viegli kontrolējami
Vienkārša darbība un uzlabota funkcionalitāte ar TIC un TAG kontrolieriem

Tehnisko datu kopsavilkums

Ieplūdes atloks
Maksimālais sūknēšanas ātrums ar N₂ (l/s)
Kompresijas pakāpe ar N₂
Primārā sūkņa jauda - slapjš (m³/h)
Primārā sūkņa jauda - sauss (m³/h)
Maksimālais vakuums (mbar)
Trokšņu līmenis pie galīga vakuuma (dB(A))
Kontrolieris
Kontrolējamo vakuuma mērītāju skaits
Tālvadības komandas/vadība
Primāro sūkņu varianti

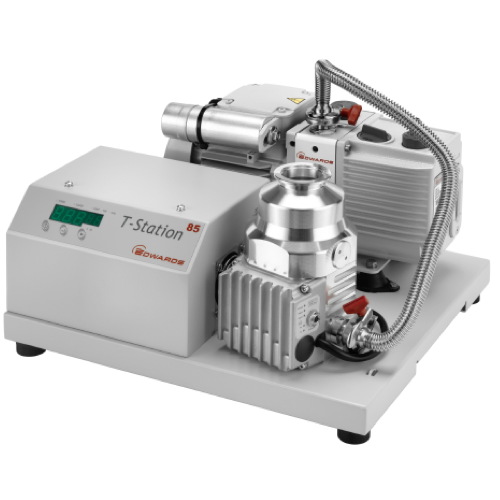

nEXT Turbo Cart pumpis TAG 85
NW40
47
>1x1011
1.6
1.2
<5x10-10
<56
TAG
1
No
XDD / EM
nEXT Turbo Cart pumpis TAG 85
ISO / CF63
84
>1x1011
1.6
1.2
<5x10-10
<56
TAG
1
No
XDD / EM

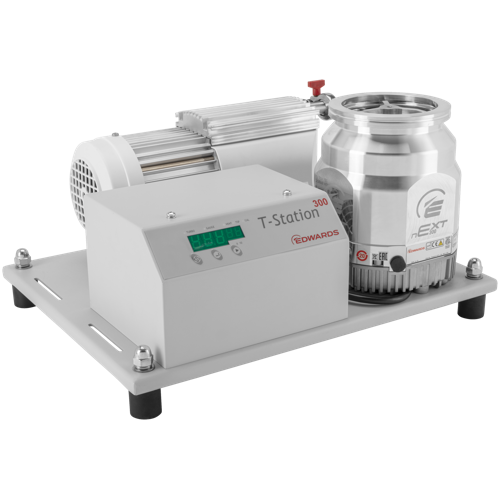

nEXT Turbo Cart pumpis TAG 300
ISO / CF100
300
>1x1011
1.6
1.2
<5x10-10
<56
TAG
1
No
XDD / EM
nEXT Turbo Cart pumpis TIC 85
NW40
47
>1x1011
5 - 12
1.2 - 22
<5x10-10
<56
TIC
3
Yes
nXDS / RV / XDD
nEXT Turbo Cart pumpis TIC 240
ISO / CF63
84
>1x1011
5 - 12
6 - 22
<5x10-10
<56
TIC
3
Yes
nXDS / RV / XDD
nEXT Turbo Cart pumpis TIC 240
ISO / CF100
240
>1x1011
5 - 12
6 - 22
<5x10-10
<56
TIC
3
Yes
nXDS / RV
nEXT Turbo Cart pumpis TIC 300
ISO / CF100
300
>1x1011
5 - 12
6 - 22
<5x10-10
<56
TIC
3
Yes
nXDS / RV
nEXT Turbo Cart pumpis TIC 400
ISO / CF160
400
>1x1011
5 - 12
6 - 22
<5x10-10
<56
TIC
3
Yes
nXDS / RV

Dokumentācija

TStation85 datu lapa

TStation300 datu lapa
